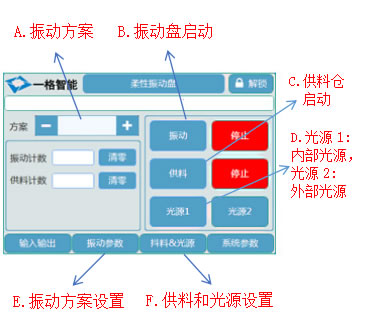

1.触摸屏界面介绍

如下图

A振动方案：应对不同的产品需求，可设置不同的方案参数并保存。点击加减号，可选择所需的振动方案。

D光源开关：下光源为机台内部光源；上光源为机台外光源接口。

F供料和光源设置：设置直振电机参数的大小，光源模式的切换和光源亮度的设置。

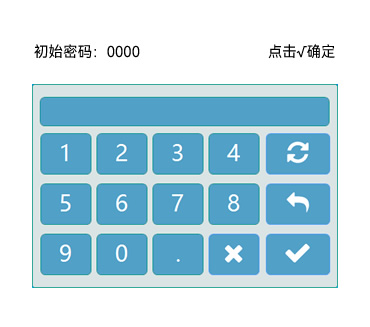

2.触摸屏密码介绍

如图

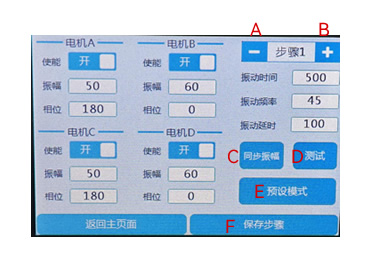

3.振动方案设置

如下图

A：点击加减号，选择要设置的步骤,一共可以设置7 个步骤！

B：选择步骤二，相同的方法设置对应参数。设置剩余步骤，直至满足整个方案需要

C：按下同步振幅的按钮，在设置电机 A 的参数时，B/C/D 振幅参数将自动变成与电机 A 的参数一致，单独设置 B/C/D 的参数只改变当前参数。

D：微调频率，单击测试按钮，寻找最佳参数。

E：预设当前步骤的动作。

F：点击保存按钮，将当前参数保存为步骤一的参数。

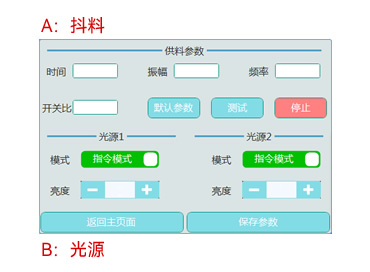

4.抖料.光源设置

A.抖料：此为送料器控制触发程序。抖料有IO模式与指令模式两种，点击IO 模式可切换指令模式。设置完时间、振幅、频率后可启动抖料，查看抖料效果。

B.光源：光源1为设备内部光源，光源2为外部光源接口。光源有IO模式与指令模式两种，点击IO模式可切换。点击 “+ -” 号可改变光源亮度。

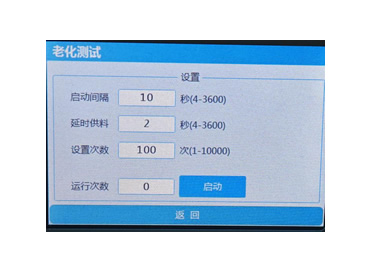

5.老化测试（空跑）

①点击主页面的（系统设置），即可进入老化测试演示界面。

②演示：可设置方案间隔时间，方案振动次数，查看连续振动效果。（如下图）
